Melanjutkan halaman sebelumnya: "Rangkaian/ Skema dan Blok pada Mesin TV China (Pasaran)" seperti blok Rangkaian Regulator Power Supply, Vertikal Amp dan rangkaian Horizontal Output pada Mesin TV brand China, selanjutnya:

Skema Blok "Panel Menu" pada Mesin TV merek WCOM

Gambar Switch Panel Menu/ Sensor Remote Mesin TV China merek WCOM
Switch Panel Menu dan Remote Sensor + Lampu Indikator
Kerusakan pada rangkaian "Switch Panel Menu" ini, biasanya disebabkan oleh kerusakan dari Switch itu sendiri, sedangkan kerusakan pada "Sensor Remote" menyebabkan Remote tidak bisa diterima/ tidak terdeteksi pada Sensor remote tersebut, sehingga Remote seolah olah tidak berfungsi.

Rangkaian tersebut berada pada blok "IC Program" Televisi, salah satu contohnya adalah: LC 863528A / LC863532A dll.

Skema Blok "Remote Sensor + Lampu Indikator" pada Mesin TV merek WCOM

Rangkaian Tunner RF/IF Mesin TV China merek WCOM
Rangkaian Tunner RF/ IF Mesin TV WCOM
Kerusakan yang paling sering ditemukan pada Tunner IF/ RF ini adalah: Tidak bisa menerima Siaran, Tidak semua Siaran bisa diterima, komponen Tunner RF/ IF ini sendiri sering mengalami kerusakan, selain itu Dioda Zener (ZD) 33V dengan kode nomor (mPC754).

Skema Blok "Audio Amp/ Sound" pada Mesin TV merek WCOM

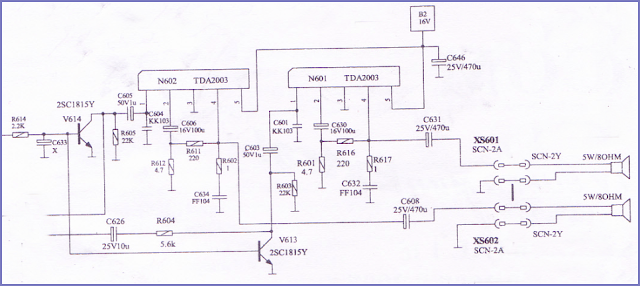

Rangkaian Penguat Audio/ Sound TV China merek WCOM
Rangkaian Penguat Audio pada Mesin TV China merek WCOM
Tegangan Audio Amp menggunakan IC TDA 2003 adalah berkisar 14V hingga 16V, kerusakan "Tidak ada Suara" pada Mesin Televisi China sering terjadi pada IC penguat Audio TDA 2003 ini, selain itu bisa juga di sebabkan oleh TR deteksi Mute (2SC1815), sering juga ditemukan kerusakan pada Loud Speaker (LS) nya.

Skema Blok "Vertical Amp" pada Mesin TV merek WCOM

Rangkaian/ Skema Penguat Vertikal TV China merek WCOM
Rangkaian Penguat Vertikal pada Mesin TV merek WCOM

Rangkaian "Horizontal Output" pada Mesin TV merek WCOM

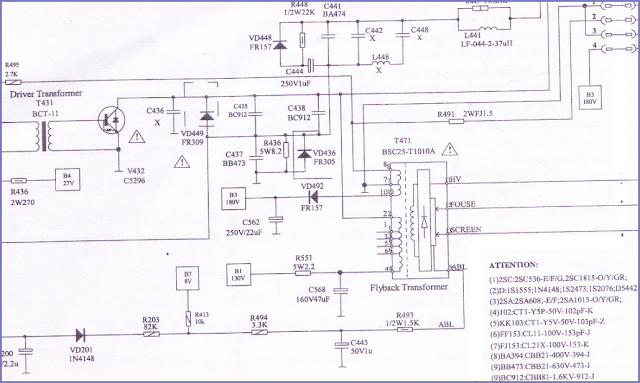

Rangkaian/ Skema Horizontal Out TV China merek WCOM
Rangkaian Horizontal Output pada Mesin TV merek WCOM
Gambar rangkaian/ skema tersebut di ambil dari "14 - 29" COLOR TV BASIC SCHEMATIC DIAGRAM".
