Televisi Merek:  LG 21-Inch "FLATRON" Tipe: `21FC1AG-TH ini mengalami Kerusakan pada Yoke Defleksi (DY)-nya, terlihat "Bergelombang" menyempit atas dan bawah, kali ini kami hanya mengganti "Yoke Defleksi" tersebut dengan yang sejenis dan kebetulan memang ada. Kerusakan "Gambar Terlipat dan Menyempit bagian Atas Bawahnya" serta terlipat seperti tampilan "Gelombang" sebagaimana terlihat pada gambar dibawah ini:

Kerusakan TV LG 21-Inch (21FC1AG-TH) - Gambar Terlipat, Bergelombang., Meyempit Atas Bawah
TV LG 21-Inch, Tipe: 21FC1AG-TH

Komponen Utama pada TV LG 21-Inch "FLATRON" Tipe: 21FC1AG-TH tersebut:

  • Merek/Seri/Tipe: LG / FLATRON / 21FC1AG
  • Bekerja pada Tegangan/Daya: 110 - 240V 50Hz/60Hz / 85W
  • Power Regulator FET: FS7UM
  • IC MICOM: 01CTMSA003F - LG631 9R
  • IC EPROM (Memory): 24LC16B
  • IC Audio Amp (Sound): LA42152
  • IC Vertical Amp: LA 78040/78141
  • TR Horizontal Out: TT2170
  • Flyback Transformer (FBT): BSC25-N11651 (?)
  • Susunan Pin/Kaki FBT: 1. Collector 2. 180V 3. B+ 4. GND 5. 12V (NC - Not Connected) 6. 26V (Tegangan Vertical Amp) 7. NC (Not Connected) 8. ABL 9. Heater 10. AFC
  • Referensi Deflection Yoke (DY): Horizontal 1.5 Ohm - 1.8 0hm / Vertical: 6.0 Ohm - 8.0 Ohm, lihat contoh: "Susunan Pin/Kaki Flyback" pada halaman: (Susunan Pin/ Kaki Flyback Transformator (FBT) TV Digitec/ Polytron)
Kerusakan Deflection Yoke pada TV LG 21-Inch (21FC1AG-TH)
TV LG 21-Inch, Tipe: 21FC1AG-TH - Penggantian Yoke Defleksi

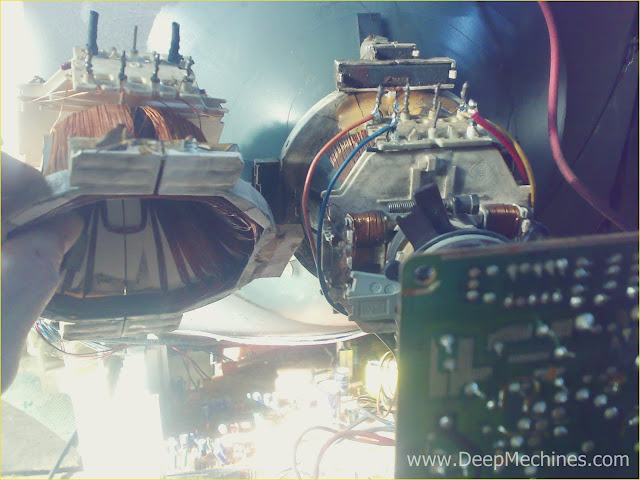

Dan kemudian kami melakukan "Penggantian/Pemasangan Yoke Defleksi (DY)" dengan yang sesuai dengan sesuai, sebagaimana keterangan di atas, ketika kami melakukan pengukuran Resistansi pada Yoke Defleksi "TV LG FLATRON 21-Inch" pada bagian Vertikal memang sudah terukur membesar, sekitar 10 hingga 12 Ohm, sedangkan pada bagian Horizontal, masih berkisar sekitar 1.8 Ohm, untuk mempercepat proses pengerjaannya, kemudian kami menggantinya dengan yang sesuai.

Perbaikan Kerusakan Gambar Terlipat, Bergelombang, Menyempit Atas Bawah TV LG 21-Inch (21FC1AG-TH) selesai diperbaiki
TV LG 21-Inch, Tipe: 21FC1AG-TH - Tampak Depan
Setelah Penggantian "Yoke Defleksi (DY)" dengan yang sesuai sebagaimana dijelaskan di atas, TV LG 21-Inch "FLATRON" dengan Tipe: 21FC1AG-TH yang mengalami Kerusakan "Gambar Siaran Terlipat dan Bergelombang serta Menyempit Atas Bawah" tersebut, sekarang sudah Normal dan dapat dipergunakan kembali.
