TV SANYO 14-Inc (G14SP1N) - Kerusakan Mati Total / Standby


Translate to Your Native Languange..!




Televisi merek SANYO 14" dengan Model: G14SP1N ini, di datangkan ketempat kami dengan keluhan Kerusakan "Mati Total pada Posisi Standby" selain itu ada terdengar suara cet.. cet.. cet.., tidak dapat kemi ketahui suara tersebut berasal dari mana, namun perkiraan kami, bisa jadi itu suara berasar dari Regulator Power Supply TV tersebut, akibat adanya 'Short' Komponen dan lain sebagainya..

Kerusakan Mati Total / Standby pada TV SANYO 14-Inc (G14SP1N)


Pengecekan Mesin TV SANYO 14-Inc (G14SP1N) inipun segera kami lakukan, setelah melakukan Pembersihan Mesin TV, yang menurut kami Televisi ini sudah cukup tua, namun Kondisi Mesin masih tetap Bagus.

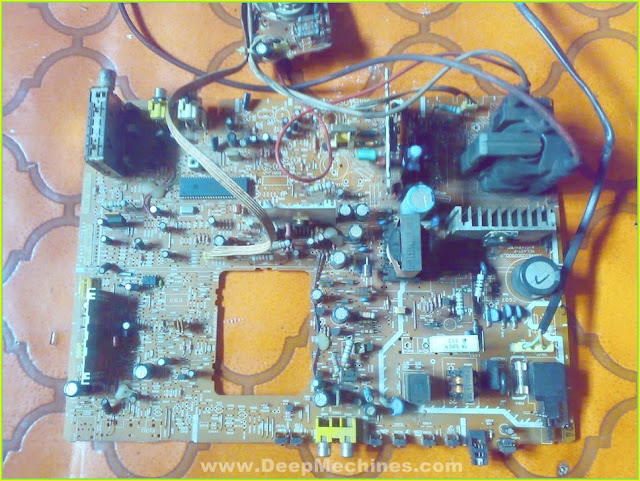

Kerusakan Mati Total / Standby TV SANYO 14-Inc (G14SP1N)
Mesin TV SANYO 14-Inc (G14SP1N)
Sebelum melanjutkan Perbaikan terkait Kerusakan Kerusakan Mati Total / Standby pada TV SANYO 14-Inc, merek: G14SP1N ini, berikut beberapa Komponen Utama yang terpasang pada Mesin TV SANYO 14" tersebut:

  • IC MICOM (SMD): LC 863440V
  • IC EEPROM (Memory): A81DG - C316 (?)
  • IC CHROMA: LA 76818A
  • TR POWER REGULATOR: C4429
  • TR HORIZONTAL OUTPUT: D2634
  • IC VERTICAL AMP: LA 78040
  • IC AUDIO AMP: LA 4267
TV SANYO 14-Inc (G14SP1N) - Perbaikan Kerusakan Standby (Mati Total)
Mesin TV SANYO 14-Inc Model: G14SP1N
Pengerjaan kami lanjutkan, dengan pengecekan Tegangan dan Komponen Tr Horizontal Output, namun kami tidak mendapati tanda tanda Kerusakan yang lazim sebagaimana biasanya, maksud saya.. Tegangan dan Komponen terukur Normal dan Tr Horizontal Output Normal (tidak short), perhatian kami berpindah pada seluruh bagian / blok Mesin TV Sanyo tersebut, dan terlihat banyak 'Titik Kontak' timah yang retak, termasuk yang terbanyak adalah pada IC CHROMA (LA 76181A), mungkin di sebabkan Panas akibat Penggunaan yang cukup lama.

Kerusakan lain dari TV SANYO juga sudah termuat pada halaman: Kerusakan TV SANYO 21-Inch - Regulator Power Supply Bermasalah dan Kerusakan TV SANYO 21-Inch, Model CG21SF 1T - Gambar Siaran Cacat/Menyempit Vertikal (Atas dan Bawah).

TV SANYO 14-Inc (G14SP1N) - Kerusakan Mati Total / Standby
Mesin TV SANYO 14-Inc Model: G14SP1N
Berdasarkan hal tersebut di atas, maka Proses pengerjaan kami lanjutkan, dengan melakukan 'Solder Ulang' setiap 'Titik Kontak' timah yang terlihat Retak. Selama Proses pengerjaannya, kami mengamati ada komponen Resistor yang di angkat (dari rangkaian/pcb) mungkin oleh Teknisi sebelum kami (lihat gambar di atas), namun kami biarkan saja.. dan terus melanjutkan proses Solder Ulang pada Mesin TV tersebut

Perbaikan Kerusakan Mati Total/Standby TV SANYO 14-Inc Model: G14SP1N
Mesin TV SANYO 14-Inc Model: G14SP1N  (Selesai Perbaikan)
Setelah melakukan Solder Ulang, kini TV SANYO 14-Inc (G14SP1N) yang mengalami keluhan Kerusakan Mati Total / Standby ini, sudah dapat Berfungsi Normal kembali
