Merakit Sendiri Adaptor 3 Output menggunakan IC DC 7815 dan 7915


Terjemahkan Halaman ini ke Bahasa..


Pada halaman terdahulu: Belajar Merakit/Membuat Adaptor Sederhana, telah di jelaskan pengunaan 1 x  Dioda (1N 4002 - 4007) dan 1 x Elco (2200mF/16V), ini merupakan Rangkaian Dasar sebuah Adaptor, untuk hasil yang lebih baik, maka diperlukan 4 x Dioda dengan Elco yang sama (lebih Besar atau lebih Kecil tidak terlalu berpengaruh) karena hanya untuk percobaan/praktikum elektronika biasa, seperti: Rangkaian Lampu LED, Radio dll, yang tidak mempergunakan Rangkaian Digital.

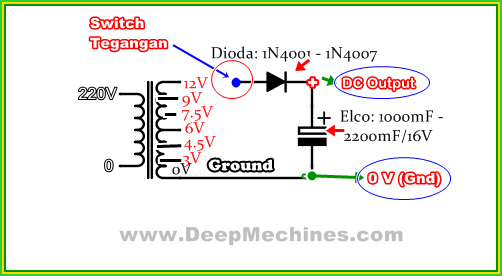

Skema Diagram Adaptor Sederhana 1 Buah Dioda
Rangkaian Dasar Adaptor menggunakan 1 Dioda Rectifier (perata)
Keterangan:
  • Switch Tegangan - Bisa menggunakan Saklar/Selector untuk Pengaturan Tegangan, untuk penggunaan biasa, Letakkan (di beri tanda) Titik Biru pada Pin Tegangan yang di butuhkan, misalnya: 9V untuk mendapatkan Tegangan DC 9V.
  • DC Output - Kutub Positif (+) pada Adaptor tersebut.
  • 0 V (Gnd) - 0 (nol) Volt atau Kutub Negatif (-) atupun Ground pada Adaptor tersebut
Untuk Perangkat Digital yang berhubungan dengan Audio sebuah rangkaian Adaptor mungkin saja dapat mempengaruhi kualitas Audio yang di hasilkan, akibat Arus atau Tegangan yang masih kurang halus (peak level) dan/atau kurang stabil.

Merakit Sendiri Adaptor 3 Output menggunakan IC DC 7815 dan 7915

Untuk Adaptor dengan Perataan lebih sempurna, pada umumnya menggunakan 4 buah Dioda dengan sistem rangkaian di sebut dengan Bridge Rectifier, sebgaiamana Informasi pada halaman: Belajar Merakit Adaptor Sederhana dengan 4 Buah Dioda (Bridge Rectifier).

Power Stabilizer menggunakan LM 7815/7915
Skema Diagram - Power Supply Adaptor
Rangkaian Power Supply seperti ini sering di gunakan untuk Perangkat Audio Amplifier (OCL,BTL) maupun untuk Power Stabilizer untuk Audio Mixer, sebagaimana berikut di bawah ini:

Audio Parametric preamp dengan Power Stabilizer 7815/7915
Audio Parametric dengan Power Stabilizer 7815/7915
Terlihat pada gambar yang di lingkari warna Biru adalah rangkaian Power Supply yang menggunakan 3 Output yakni: + / Gnd / -. terlihat pada bagian sisinya (menggunakan Heatsink) adalah 2 buah IC DC 7815 dan 7915, yang selanjutnya di salurkan menuju Input Tegangan Audio Parametric tersebut.

Adapun rangkaian Stabilixer menggunakan IC DC 7815/7915 ini adalah sebagai berikut:

Skema Diagram Power Stabilizer IC DC 7815/7915
Rangkaian Power Stabilizer 7815/7915
Rangkaian "Power Stabilizer" ini banyak dipergunakan untuk Audio Mixer, Tone Control dll. Harap di catat..! Rangkaian Power Stabilizer ini hanya dapat di pergunakan untuk Beban Perangkat Elektronik yang memiliki Watt Kecil sebagaimana perangkat di atas, untuk penggunaan Watt Besar maka memerlukan 2 buah Transistor penguat, seperti: 2N3055 dan MJ2955.
